Entre los diversos componentes que conforman a un generador eléctrico el regulador AVR es una parte esencial. Para poder conocer plenamente qué es, para qué sirve, cómo funciona y cuál es su tremenda importancia hemos recopilado un artículo con la información más precisa. Ahora bien, sin más preámbulos, entremos en materia.
¿Qué es un generador AVR o un regulador de voltaje automático?
El AVR es una pieza que podemos encontrar en los generadores eléctricos que se encarga de controlar tanto el voltaje de salida como el de entrada. De esta manera el voltaje se mantendrá constante durante el funcionamiento del generador en cuestión. No obstante, es preciso indicar que algunos AVR pueden operar de manera manual para mantener el voltaje dentro de un rango deseado.
Los AVR se emplean en generadores trifásicos y monofásicos. Su trabajo es inducir corriente de excitación para que la tensión terminal o de salida sea estable, con o sin cargas.
¿Qué es el AVR o regulador de voltaje automático de un generador?
Los AVR son la parte de un generador que se encarga en mantener estable el voltaje que se produce. Sin esta pieza se pueden presentar indeseables fluctuaciones en el voltaje y por consiguiente averiar los equipos electrónicos conectados al generador.
En líneas generales, un AVR procura mantener el voltaje y la tensión de salida estable para evitar que las fluctuaciones afecten el suministro de electricidad.
¿Qué hace el regulador de voltaje automático de un generador?
El regulador de voltaje automático de un generado es un componente que se encarga de controlar o regular el voltaje producido por el grupo electrógeno. Con esto, la carga se mantiene estable impidiendo una desviación en la tensión que provoque algún mal funcionamiento de los equipos conectados.
Esto es posible gracias a la creación de un campo electromagnético en el rotor del alternador cuando por el AVR se hace pasar una corriente eléctrica. Para cumplir con este cometido, el AVR puede contar con un sistema de escobillas de carbón que se mantienen en contacto con los anillos del rotor. Este tipo de regulador de voltaje se emplea en generadores pequeños de hasta unos 10 KW.
Otros AVR llamados brushless, que significa sin escobillas, se basa en el uso de un alternador secundario, mucho más pequeño. Este hace llegar la corriente de excitación que permite rectificar el voltaje. Este sistema de regulación automática del voltaje se emplea en generadores que operan a 1500 rpm.
Importancia del Regulador de Voltaje Automático de un Generador
En el proceso de producción de la potencia eléctrica, los alternadores generan un campo magnético que debe ser adaptado constantemente. Esto se debe a que la tensión obtenida por el trabajo del alternador puede desplomarse al conectar alguna carga. Esto puede ser revertido manualmente hasta obtener la tensión deseada, pero cuando se elimine la carga la tensión subirá, por lo que requiere un nuevo ajuste.
Ante este enorme problema que supone el constante control de la potencia generada por el alternador, es necesario la implementación de un sistema automático. Así el AVR puede controlar la tensión producida por el alternador sin que ponga en peligro el funcionamiento del grupo electrógeno y de las cargas conectadas.
¿Dónde se encuentra un AVR en un generador?
Al ser un dispositivo encargado de la estabilización del voltaje, el AVR está íntimamente relacionado con el alternador. Ya sea un AVR de escobillas de carbón o sin escobillas, el AVR debe estar cerca del rotor del alternador para con ello poder regular la tensión producida.
Hay que recordar que el AVR forma parte de un sistema del tipo bucle cerrado en el que participan el campo generado por el sistema electrógeno, el inducido por él y el regulador en sí.
¿Quién ofrece generadores portátiles con reguladores automáticos de voltaje?
En el mercado es posible encontrar una enorme cantidad de generadores eléctricos que cuentan con sistema AVR para regular el voltaje durante su funcionamiento. Marcas de generadores monofásicos y trifásicos como Faraday, Honda, Koohler, Hyundai, Carod, entre muchas otras cuentan con este tipo de regulador automático de voltaje.
Sin embargo, al momento de adquirir o alquilar un generador eléctrico, ya sea monofásico o trifásico, asegúrate de que este cuente con AVR y que este funcione correctamente.
¿Qué sucede si falla el AVR de un generador?
En el caso de que el AVR de un generador no funcione adecuadamente existen diversos escenarios que se pueden desarrollar. Lo primero es que se presentará una sostenida inestabilidad en el voltaje, lo que representa fluctuaciones en la tensión nominal y de salida. Esto implica la perdida de potencia en los equipos conectados o por el contrario un sobrevoltaje que puede averiar a las cargas conectadas.
Sin un AVR tanto el generador como los equipos eléctricos conectados a él sufrirán daños en sus componentes internos y una sensible reducción a su vida útil. En resumen, los AVR procuran que el desempeño de los generadores que regulan y las cargas conectadas a él se desempeñen tal como fueron diseñados.
¿Cómo se regula el voltaje de un generador?

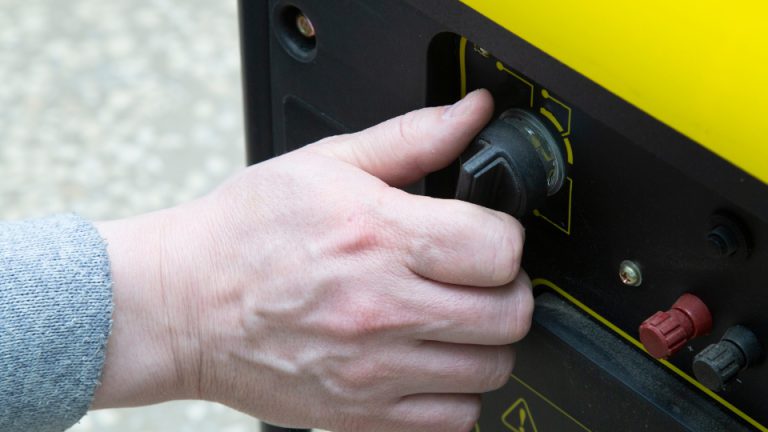

El AVR suele tener una forma que se asemeja a una pastilla de freno de un automóvil. Para encontrarlo este se suele ubicar en el lado contrario al cuadro de mando. Debes retirar la cubierta y podrás ver el AVR. El regulador automático de voltaje cuenta con una pieza, generalmente azulada con una ranura apropiada para destornillador plano. Si deseas aumentar el voltaje gira la pieza azulada en sentido de las agujas del reloj, si lo haces en sentido antihorario reducirás el voltaje.
¿Cómo se conecta un AVR en un generador?
Esto dependerá en gran medida del fabricante, el modelo y el tipo de generador eléctrico. Pero, en líneas generales, el AVR estará conectado al sistema de cableado interior del generador, cerca de la salida de la bobina. En otros casos este puede ser hallado en la salida de la toma de corriente del generador o encapsulados en el alternador.
Recuerda que puedes consultar el manual de uso del generador y de esta manera ubicarlo sin inconvenientes al momento de ajustar el voltaje.
